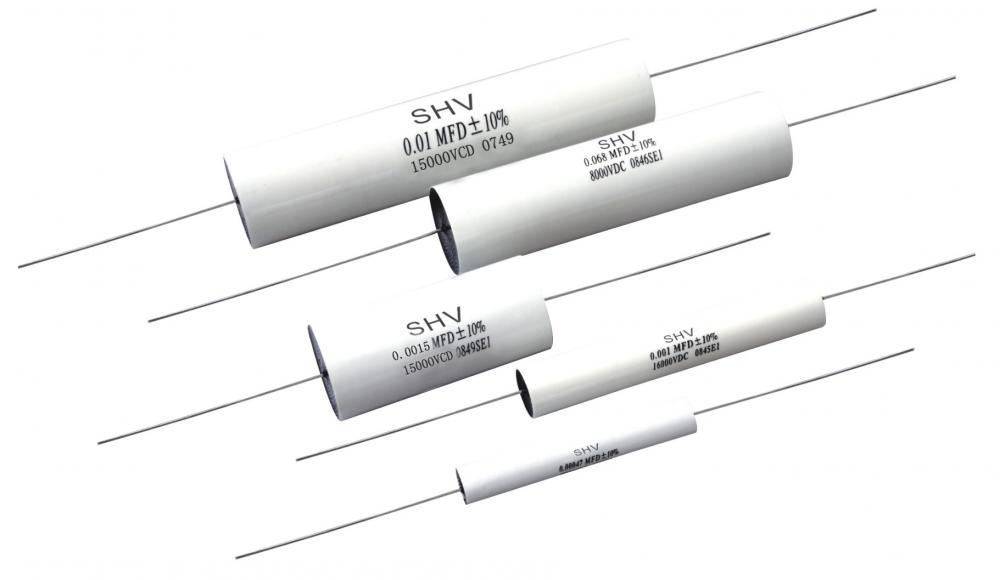

Condensateur à film métallisé haute tension

  • Condensateur à film métallisé haute tension
  • Condensateur à film métallisé haute tension

Condensateur à film métallisé haute tension

    Type de paiement: L/C
    Quantité de commande minimum: 100 Bag/Bags
    Détails d'emballage: CARTON
    productivité: 5000000 Pieces/Year
    marque: SHV
    transport: Ocean,Air
    Lieu d'origine: CHINE
    Capacité d'approvisionnement: 5000000 Pieces/Year
    Code SH: 8532259000
    Hafen: SHANGHAI,XI'AN

Description du produit


Condensateur à film métallisé haute tension

Utilisation Equipment Équipement à rayons X, alimentation haute tension


Marque déposée : SHV
Paquet de transport : Carton
Origine : Chine
Code SH : 8532259000

Caractéristiques physiques
Construction: polypropylène métallisé enroulé non inductif
Boîtier: film de polyester enveloppé et extrémité époxy remplie
Borne: fils / patin / écrou / boulon en cuivre étamé axial

Caractéristiques électriques
Tension nominale: 2KV ~ 35KV (DC)
0,6KV à 10KV (AC)
Capacité: 0,001 uF ~ 1 uF
Facteur de dissipation: ≤0,001 (20 ° C, 1 KHz)
Résistance d'isolement: ≥30000MΩ (20ºC, 2min, 500V)
Tension d'essai: 120% ou 140% de tension nominale pendant 10 secondes
Condition de fonctionnement: -40 ° C ~ + 85 ° C à pleine tension nominale, à + 85 ° C avec déclassement de tension
Tolérance: ± 5% ± 10%

Tableau de sélection

Veuillez nous contacter pour la disponibilité d'autres valeurs, tensions et / ou matériaux diélectriques

Caractéristiques physiques
Construction: polypropylène métallisé enroulé non inductif
Boîtier: film de polyester enveloppé et extrémité époxy remplie

Borne: fils / patin / écrou / boulon en cuivre étamé axial

Caractéristiques électriques
Tension nominale: 2KV ~ 35KV (DC)

0,6KV à 10KV (AC)
Capacité: 0,001 uF ~ 1 uF
Facteur de dissipation: ≤0,001 (20 ºC , 1 KHz)
Résistance d'isolement: ≥30000MΩ (20
ºC , 2min, 500V)
Tension d'essai: 120% ou 140% de tension nominale pendant 10 secondes
Condition de fonctionnement: -40 ºC ~ +85 ºC à pleine tension nominale, à +85 ºC avec déclassement de tension
Tolérance: ± 5% ± 10%


Condensateur à film haute tension

Tableau de sélection

Veuillez nous contacter pour la disponibilité d'autres valeurs, tensions et / ou matériaux diélectriques
  2KV 4KV 6KV
Capacitance D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead
uF Max Max AWG Max Max AWG Max Max AWG
0.001 7.8 26 22 7.8 26 22 7.9 35 22
0.0015 8.8 26 22 8.8 26 22 8.9 35 22
0.0022 10.1 26 22 10.1 26 22 10.2 35 22
0.0033 10.4 26 22 10.4 26 22 12.1 35 22
0.0047 11.8 26 22 11.8 26 22 13.8 35 22
0.0056 12.6 26 22 12.6 26 22 14.8 35 22
0.0068 13.6 26 22 13.6 26 22 13.1 42 22
0.0082 13.1 28 22 13.1 28 22 14.1 42 22
0.01 14.2 28 22 14.2 28 22 15.3 42 22
0.015 16.8 28 22 16.8 28 22 18.1 42 22
0.022 16.1 32 20 16.1 32 20 21.4 42 20
0.033 19.1 32 20 19.1 32 20 16.0 63 20
0.047 18.5 37 20 18.5 37 20 18.5 63 20
0.056 20.0 37 20 20.0 37 20 20.0 63 20
0.068 22.5 37 20 22.5 37 20 22.5 63 20
0.082 24.3 37 20 24.3 37 20 24.3 63 20
0.1 26.5 37 20 26.5 37 20 26.5 63 20
0.15 26.5 46 20 27.5 46 20 32.7 63 20
0.22 19.0 46 20 32.4 46 20 38.7 63 20
0.33 22.1 46 20 26.8 81 20 46.5 63 20
0.47 25.5 46 20 31.2 81 20
0.56 27.4 46 20 33.6 81 20
0.68 29.7 46 20
0.82 32.2 46 20
1 35.1 46 20
  15KV 20KV
Capacitance D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead
uF Max Max AWG Max Max AWG
0.001 10.3 71 22 14.6 90 22
0.0015 12.0 71 22 16.8 90 22
0.0022 13.9 71 22 16.9 90 22
0.0033 13.3 82 22 19.7 90 22
0.0047 15.4 82 22 22.7 90 22
0.0056 16.5 82 22 24.5 90 22
0.0068 18.0 82 22 26.6 90 22
0.0082 19.5 82 22 23.2 108 22
0.01 22.0 82 22 25.2 108 22
0.015 26.1 82 22 30.1 108 22
0.022 30.8 82 20 35.7 108 20
0.033 37.1 82 20 43.1 108 20
0.047 43.6 82 20 41.4 136 20
0.056 38.1 102 20 44.8 136 20
0.068 41.7 102 20 49.0 136 20
0.082 45.5 102 20 53.5 136 20
0.1 42.9 130 20 59.7 136 20
0.15 51.4 130 20
0.22 61.3 130 20
  30KV 35KV
Capacitance D   (mm) L   (mm) Lead D   (mm) L   (mm) Lead
uF Max Max AWG Max Max AWG
0.001 17.9 120 22 18.7 140 22
0.0015 20.3 120 22 21.4 140 22
0.0022 23.3 120 22 24.6 140 20
0.0033 27.2 120 20 28.9 140 20
0.0047 31.5 120 20 28.8 140 20
0.0056 33.9 120 20 30.9 140 20
0.0068 36.9 120 20 33.6 140 22
0.0082 40.1 120 20 36.4 140 22
0.01 43.9 120 20 39.8 140 22
0.015 52.8 120 22 47.8 140 22
0.022 63.2 120 20 57.1 140 20
0.033 76.7 120 20 69.2 140 20

High Voltage Metallized Film Capacitor

XIAN STATE IMPORT & EXPORT CORP.



XIAN STATE IMPORT & EXPORT CORP.est un fournisseur professionnel de condensateurs à film métallisé et de résistance à couche épaisse, depuis quelques années. Nous nous sommes concentrés sur une chose: les composants pour les applications haute tension, telles que l'alimentation haute tension, les équipements à rayons X, l'électronique médicale. Avec des années d'expérience dans la conception et la fabrication, XIAN STATE IMPORT & EXPORT CORP.a accumulé beaucoup de savoir-faire et d'innovations techniques, le condensateur à film métallisé haute tension et la résistance à couche épaisse ont été largement utilisés dans le monde entier. XIAN STATE IMPORT & EXPORT CORP.a été certifié ISO9001, tous nos produits sont conformes RoHS et REACH. Nous souhaitons être votre partenaire fiable avec une qualité sonore, un coût compétitif et une livraison à temps.
